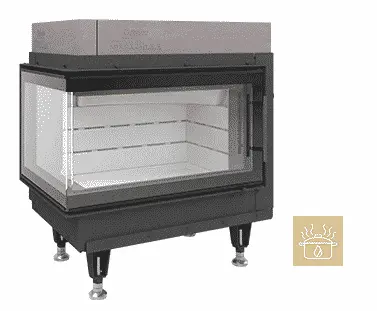

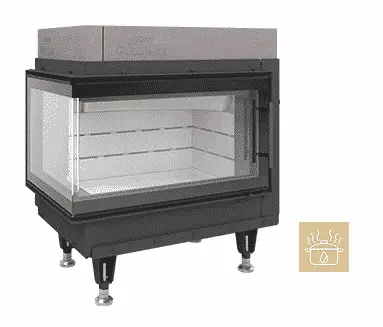

12 - 73/50/42 N-H

12 - 73/50/42 N-H

  • Heizleistung (bei 12h / 8h Speicherdauer): 2.7 kW
  • Zuglänge KMS: ca. 4,0m
  • max. / min. Holzauflagemenge: 10 / 5kg
  • Holzscheitlänge: 33cm
  • notwendiger Förderdruck ohne/mit KAM: 14 / - Pa
  • Abgasmassenstrom: 42 g/s
  • Stutzentemperatur vor der Nachheizfläche: 659 °C
  • Verbrennungsluftbedarf: 114 m3/h
  • Rauchrohrabgang: Ø 180mm
  • Frischluftzufuhr: Ø 180mm
  • Gesamtgewicht: 365kg
  • mind. Hüllenoberfläche: ca 5.4m2
  • mittlere spezifische Wärmeabgabe: ca. 500 W/m2
  • Energieeffizienzklasse: A+

Alle Höhenangaben gelten bei einer Mörtelfugenstärke von 3mm, einer Fasermattenstärke von 3mm (im zusammengepressten Zustand) und vollständig nach unten geschraubtem Grundgestell.



Die Stellfüsse sind zwischen 17 und 23cm verstellbar.



Bei Verwendung der Steckrahmen verändert sich das Einbaumass.
